Liftschachtabsperrungen
In intensiver Zusammenarbeit mit Schindler haben wir ein System zur Absicherung von Liftschächten entwickelt. Diese Liftschachtabsperrungen sind speziell für den Bereich MOD / Ersatzanlagen konzipiert. Die Absperrungen können für Leibungen in einer Breite von 800 bis 1160 mm verwendet werden.
Update:
Das Einhängen der Panels wurde mit Einführung der zweiten Generation der Liftschachtabsperrungen verbessert. Neu müssen die Panels nicht mehr mit einer Rendelschraube mehr gesichert werden. Mit der konfortablen Schnappsicherung werden die Panels beim Einhängen automatisch arretiert.

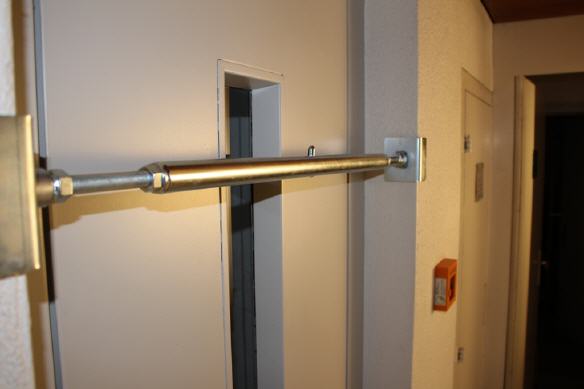

Querstrebe
Die Absperrungen werden mittels zwei Querstreben an den Leibungen befestigt.

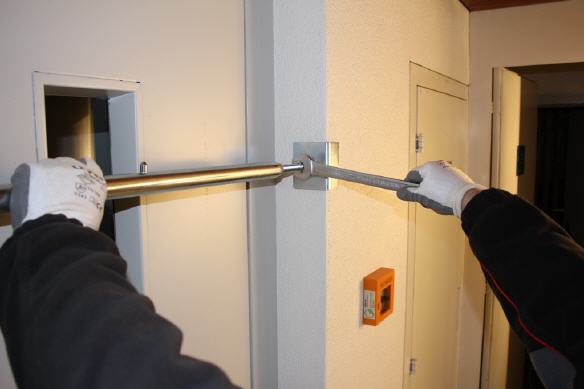

Festziehen der Streben
Links und rechts der Streben sind Gewindestangen. Mit diesen wird die Strebe zwischen den Leibungen geklemmt, so dass der Zentrierbolzen mittig ist.

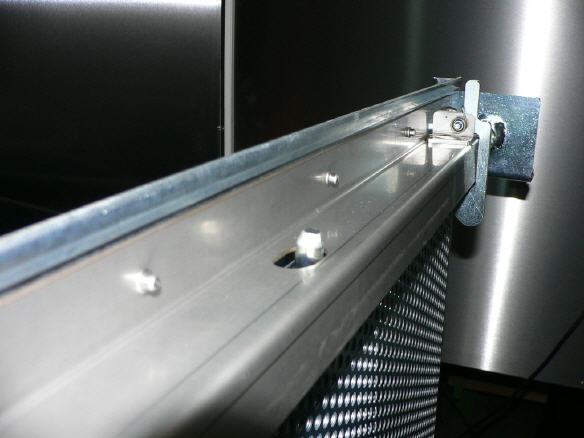

Zentrierung des Sicherungspanels
Die Sicherungspanels haben ein Loch für den Zentrierbolzen. Somit ist gewährleistet, dass die Panels mittig zu liegen kommen.
Der neu entwickelte Schnappverschluss gewährleistet ein automatisches Sichern beim Einhängen der Panels.

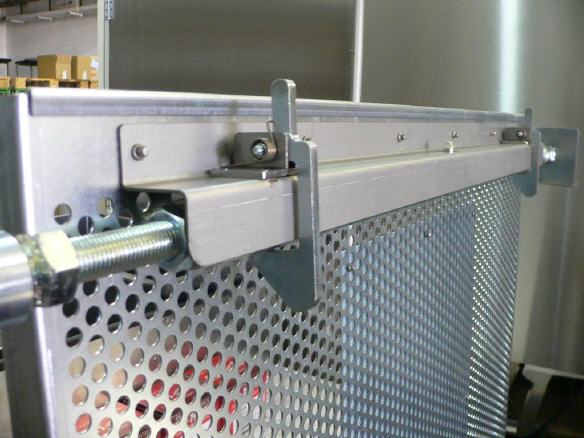

Gesicherte Strebe
Seitenflügel
Die Liftschachtabsperrungen verfügen über Seitenflügel. Sie werden bis zur Leibung ausgefahren und verhindern, dass Gegenstäne nicht seitlich in den Liftschacht fallen können.

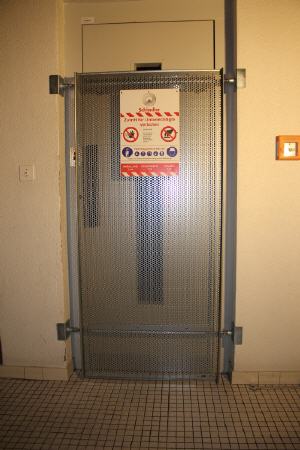

Absturzsicherung fertig montiert
So zeigt sich die fertig montierte Liftschachtabsperrung.
Auf jedem Sicherungspanel befindet sich eine Tafel mit den Sicherheitsvorschriften. Wie im letzten Bild ersichtlich, ist im oberen Viertel das Schindler Logo aufgedruckt. Diese Schilder sind auch mit dem Logo der AS Aufzüge oder Drittfirmen erhältlich.

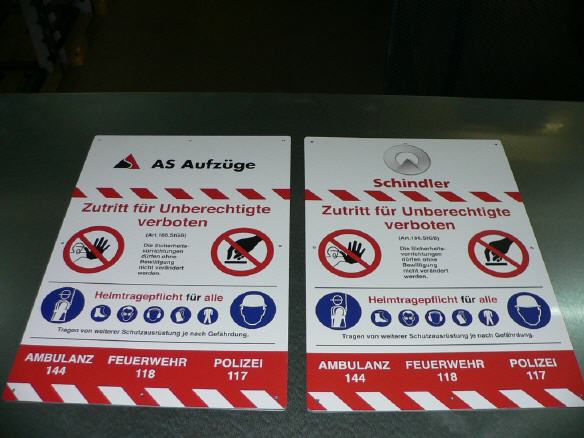

Sicherheitstafeln
Transportwagen zu Liftschachtabsperrungen
Für den einfacheren Tranport wurde zwischenzeitlich der Transportwagen entwickelt. Mit den Massen L 1700 mm, B 800 mm und H 1060 mm bietet der Transportwagen Platz für 9 komplette Liftschachtabsperrungen.

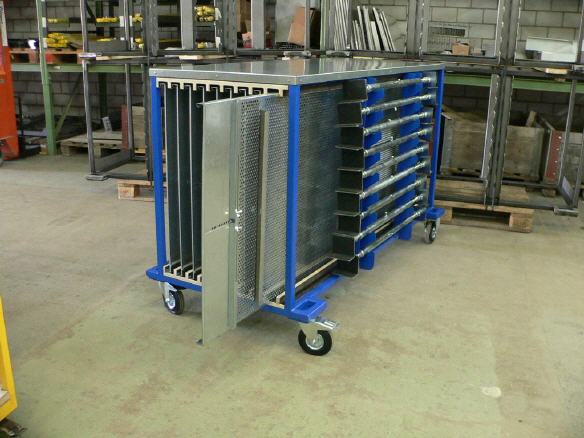

Frontansicht
Die Panels werden von vorn her eingeschoben.

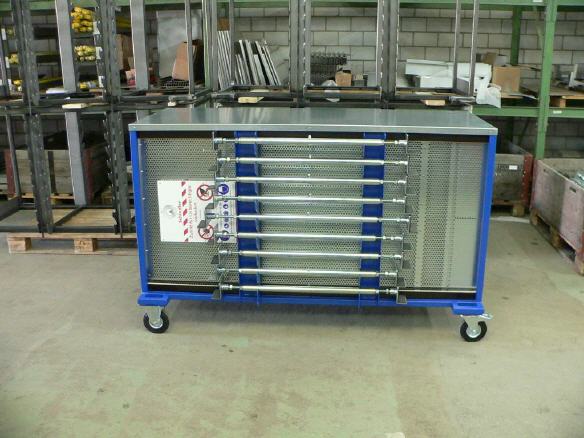

Querstreben
Die Querstreben werden auf beiden Seiten eingehängt.
Arretierung

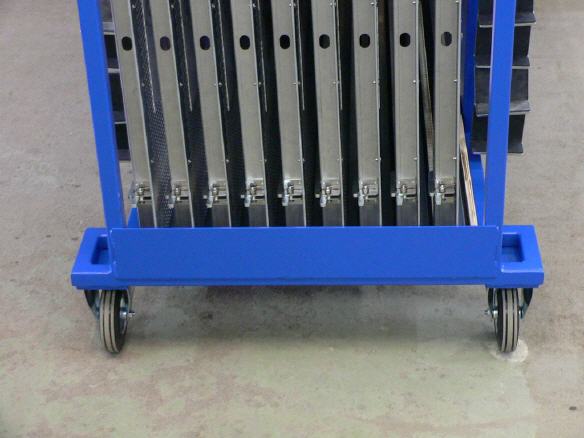

Rollen
Am Wagen befinden sich zwei starre und zwi gelenkte und gebremste Rollen.
